Technické údaje |
|
| Zdánlivý výkon | 10000 VA |
| Činný výkon | 10000 W |
| Vstup / výstup | 1/1 |
Vstup |
|
| Jmenovité napětí | 230 V (1/1) 110 ÷ 276 V (160 ÷ 276 V při 100 % zátěži) |
| Jmenovitá frekvence | 40-70 Hz (50/60 Hz ±5 %, automatický výběr) |
| Účiník | > 0,99 |
Výstup |
|
| Jmenovité napětí | 220 / 230 / 240 V (± 1 %) |
| Crest factor | 3:1 |
| Přetížení | až 105 % trvale; 125 % po dobu 10 min; 150 % po dobu 30 s |
| Jmenovitá frekvence | 50/60 Hz (± 0,1 Hz v bateriovém režimu) |
| Zásuvky | svorky |
Baterie |
|
| Typ baterie | uzavřené olověné bezúdržbové - očekávaná životnost 3/5 let |
| Doba zálohování (min) | 7 min (při 75 % zátěže, PF 0,7) |
| Napětí baterie | 192 V DC |
Komunikace |
|
| Protokol RS232 MODBUS | RS232 |
| Port USB | USB (protokol HID) |
| Adaptér Ethernet | NET VISION (TCP/IP a SNMP) - volitelná karta |
| Sloty COMM | 1 slot |
| Kontakty bez potenciálu | bezpotenciálový kontakt |
| Software pro lokální komunikaci | LOCAL VIEW |
Prostředí |
|
| Servisní teplota okolí | 0 °C až +40 °C (až 45 °C) |
| Relativní vlhkost | < 95 % bez kondenzace |
| Maximální nadmořská výška | 1000 m bez snížení výkonu |
| Hladina hluku v 1 m | < 55 dBA |
Skříň UPS |
|
| Rozměry Š x H x D (mm) | 225 x 416 x 589 |
| Stupeň krytí | IP20 |
Normy |
|
| Bezpečnost | IEC/EN 62040-1, AS 62040.1.1, AS 62040.1.2 |
| EMC | IEC/EN 62040-2, AS 62040.2 |
| Výkon | IEC/EN 62040-3 (účinnost ověřená nezávislým subjektem) |
| Prohlášení o produktu | CE, RCM (E2376), UKCA |
Účinnost |
|
| Online režim | až 95 % |
Silné stránky
- Robustní a snadno instalovatelná
- Vysoká ochrana a dostupnost
- Certifikovaný produkt
- Široké možnosti konfigurace baterií
Funkce

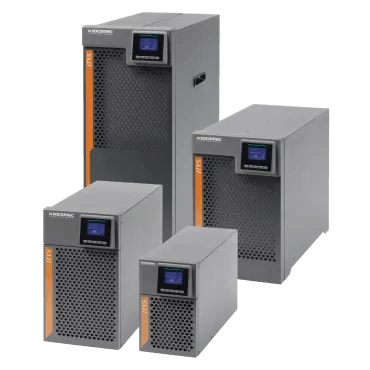

Kompaktní UPS v provedení tower šetří místo v provozním prostředí.
Normy
IEC 62040-1
IEC 62040-2
IEC 62040-3
RCM (E2376)
CE
UKCA
Konfigurace doby zálohování (modely 1/1)
- Flexibilní doba zálohování: UPS s vnitřními bateriemi (standardní model) + modulární bateriové rozšíření s 1 nebo 2 větvemi.
- Rozšiřitelná doba zálohování: UPS bez vnitřních baterií s výkonnou nabíječkou + modulární bateriové rozšíření N+1 s 1 nebo 2 větvemi.
- Dlouhá doba zálohování: UPS bez vnitřních baterií s výkonnou nabíječkou + externí bateriová skříň.
Výhody
Robustní a snadno instalovatelná
- Rychlá a jednoduchá instalace: při prvním spuštění není nutná žádná konfigurace.
- Snadné připojení přes zásuvky IEC 320 nebo svorky.
- Široký rozsah vstupního napětí.
- Široký rozsah provozních teplot až do 45 °C.
- Jednofázový i třífázový vstup s automatickou konfigurací (8-10 kVA).
Vysoká ochrana a dostupnost
- Technologie skutečné online dvojité konverze (VFI) zajišťuje vysokou dostupnost a úplnou ochranu zátěže.
- Kompatibilní s různými aplikacemi, provozními prostředími a generátory.
- Automatický bypass napájí zátěž při přetížení nebo poruše.
- Ruční bypass pro pravidelnou nebo nouzovou údržbu.
- Standardní ochrana proti přepětí (OVCD) chrání UPS i zátěž před nebezpečnými napěťovými špičkami v síti.
Certifikovaný produkt
- Bezpečnost certifikovaná TÜV.
- Výkon otestovaný a ověřený nezávislou laboratoří.
Široké možnosti konfigurace baterií
- Modulární bateriové rozšíření umožňuje neomezenou konfiguraci doby zálohování.
- Modulární bateriové rozšíření s výměnou za provozu (hot-swap) prodlužuje dobu zálohování i po instalaci podle kritičnosti zátěže.
- UPS s výkonnou nabíječkou pro externí baterie vysoké kapacity zajišťuje nepřerušené napájení při dlouhých výpadcích a rychlé dobíjení.
Obecné vlastnosti a komunikace
- Vestavěné rozhraní bezpotenciálových kontaktů, vstupní jistič, připojení modulů bateriového rozšíření, dálkové vypnutí UPS, vnitřní teplotní čidlo.
- 1 slot pro komunikační karty, USB port (protokol HID), MODBUS RTU (RS232), software LOCAL VIEW (Windows, Linux, MAC OS X).
- Volitelně: karta bezpotenciálových kontaktů, NET VISION (WEB/SNMP), čidlo prostředí EMD, software REMOTE VIEW PRO.
