Technické údaje |
|
| Zdánlivý výkon | 20 kVA |
| Jmenovitý příkon (kW) pro konfiguraci 3/1 | 18 |
| Jmenovitý příkon (kW) pro konfiguraci 3/3 | 18 |
| Paralelní konfigurace | až 6 jednotek |
Vstup |
|
| Jmenovité napětí | 400V |
| Tolerance napětí | ±20 %(2) (až -40 % při 50 % jmenovitého výkonu) |
| Jmenovitá frekvence | 50/60Hz |
| Tolerance frekvence | ±10% |
| Účiník / THDi | 0.99/<3% |
Výstup |
|
| Jmenovité napětí | 1ph + N: 230V (lze konfigurovat 220/240V)3ph + N: 400V (380/415V konfigurovatelné) |
| Tolerance napětí | ±1% |
| Crest factor | 3:1 (v souladu s IEC 62040-3) |
| PřetíženíPlatí určitá omezení nebo podmínky. | 125 % po dobu 10 minut, 150 % po dobu 1 minuty |
| Jmenovitá frekvence | 50/60Hz |
| Tolerance frekvence | ±2 % (konfigurovatelné od 1 % do 8 % pomocí generátoru) |
| Celkové zkreslení výstupního napětí - lineární zátěž | <1% |
| Celkové zkreslení výstupního napětí - nelineární zátěž | <5% |
Bypass |
|
| Jmenovité napětí | 1ph + N: 230V, 3ph + N: 400V |
| Tolerance napětí | ±15 % (konfigurovatelné od 10 % do 20 % pomocí generátoru) |
| Jmenovitá frekvence | 50/60Hz |
| Tolerance frekvence | ±2 % (konfigurovatelné od 1 % do 8 % pomocí generátoru) |
Prostředí |
|
| Pracovní teplota okolí | od 0°C do +50°C(2) (od 15°C do 25°C pro maximální životnost baterie) |
| Relativní vlhkost | 0%-95% bez kondenzace |
| Maximální nadmořská výška | 1000 m bez snížení výkonu (max 3000m) |
| Hladina hluku v 1 m | <52dBA |
Skříň UPS |
|
| Rozměry (3/1) Š x H x D (mm) | 600 x 800 x 1400 |
| Rozměry (3/3) Š x H x D (mm) | 600 x 800 x 1400 |
| Stupeň krytí | IP31 a IP52 (podle IEC 60529) |
| Barva | RAL 7012 |
Normy |
|
| Bezpečnost | IEC/EN 62040-1, AS 62040.1.1, AS 62040.1.2 |
| EMC | IEC/EN 62040-3, AS 62040.3 |
| Typ a výkon | IEC/EN 62040-2, AS 62040.2 |
| Prohlášení o produktu | CE, RCM (E2376) |
Silné stránky
- Navrženo pro nejnáročnější aplikace
- Kontinuita procesu
- Snadná integrace do průmyslových sítí
Funkce

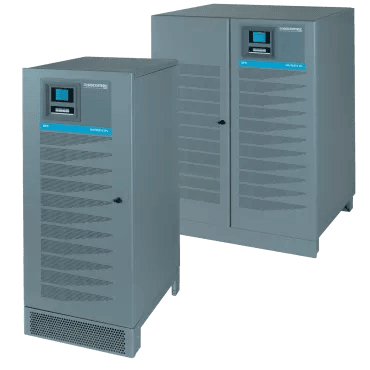

MASTERYS IP+, speciálně navržený pro napájení a ochranu typických průmyslových zařízení, jako jsou motory, ovladače otáček motoru, lampy, nelineární zátěže, svařovací zařízení, napájecí zdroje, je také dokonale schopen dodávat řidicí zařízení, jako jsou programovatelné ovladače, senzory a měřicí přístroje, a dokonale se integruje. do nejnáročnějších průmyslových prostředí.
Normy
IEC/EN 62040, IEC/EN 62040-1, IEC/EN 62040-3
AS 62040.1.1, AS 62040.1.2, AS 62040.2, AS 62040.3
CE
RCM (E2376)
Výhody
Navrženo pro nejnáročnější aplikace
- Navrženo k ochraně průmyslových procesů.
- Kompaktní řešení s izolačním transformátorem a integrovanými bateriemi.
- Robustní kryt (2 mm silná těžká ocelová konstrukce).
- Kotvení do podlahy (pro zamezení naklonění).
- Standardní stupeň krytí IP31.
- Kryt odolný proti prachu a stříkající vodě (IP52) se snadno vyměnitelnými prachovými filtry (volitelné).
- Provoz při teplotě do 50 °C.
- Široká tolerance vstupního napětí od -40 % do +20 % jmenovitého napětí.
- Dvojitá EMC imunita ve srovnání s mezinárodní normou UPS IEC 62040-2.
- Dvojitá přepěťová ochrana.
Kontinuita procesu
- Přední přístup pro vstupní/výstupní kabely, výměnu náhradních dílů a preventivní údržbu.
- Škálovatelný výkon a vysoká dostupnost (pomocí redundance), s možností paralelního připojení až 6 jednotek.
Snadná integrace do průmyslových sítí
- Vstupní účiník - 0,99 a harmonické zkreslení vstupního proudu < 3% díky IGBT usměrňovači.
- Kompatibilní s olověnými bateriemi s otevřenou ventilací, olověnými bateriemi s regulací ventilů (VRLA) a nikl-kadmiovými bateriemi.
- Uživatelsky přívětivé vícejazyčné rozhraní s grafickým displejem.
- Flexibilní komunikační desky pro každou potřebu průmyslové komunikace: suché kontakty, MODBUS, PROFIBUS atd.
- Plně kompatibilní s generátorovými sadami.
- Vestavěný galvanický izolační transformátor s hodnocením K.
- Přizpůsobení typickým průmyslovým napětím (vstup a výstup).
Použití
Infrastruktura a doprava - napájení pro železniční signalizaci
